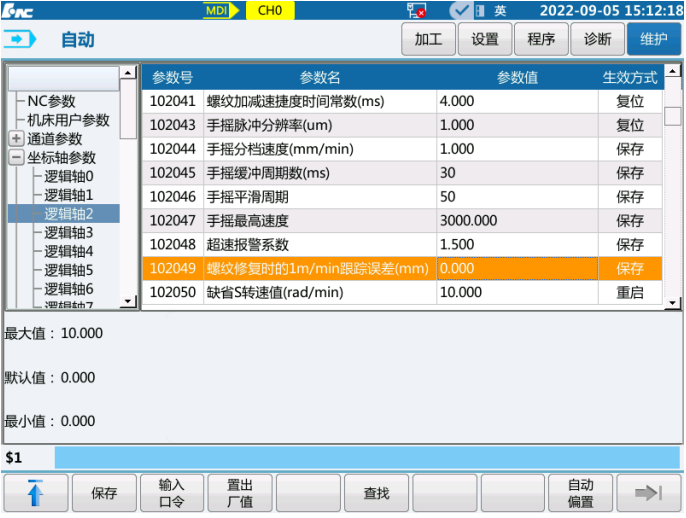

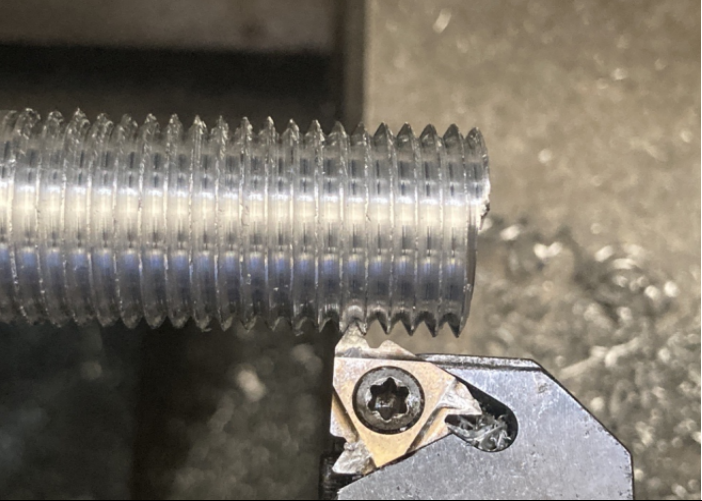

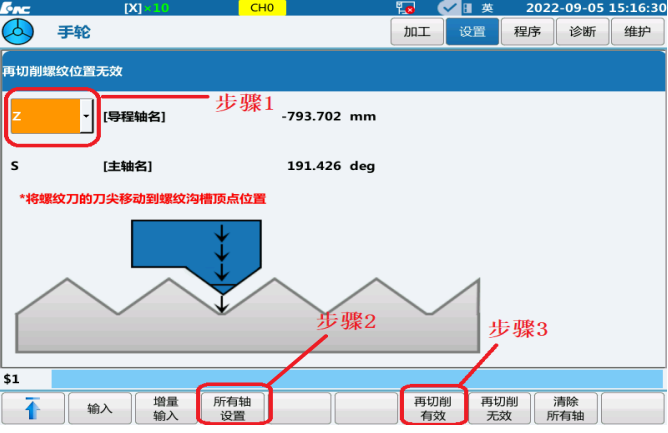

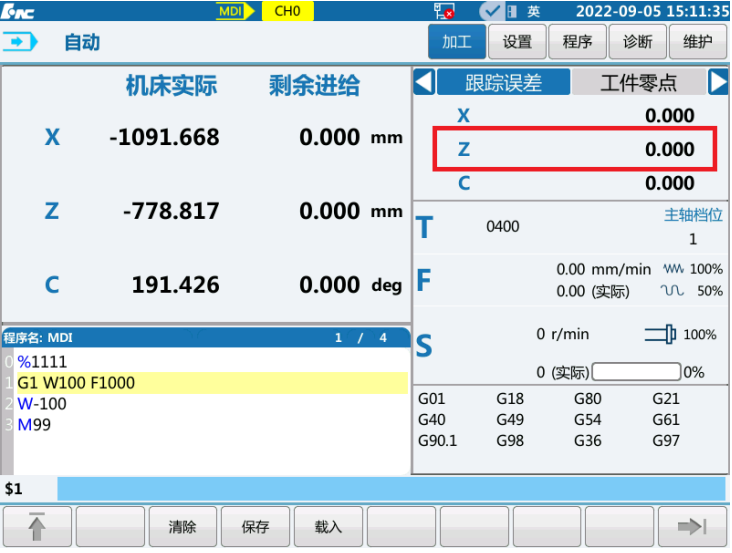

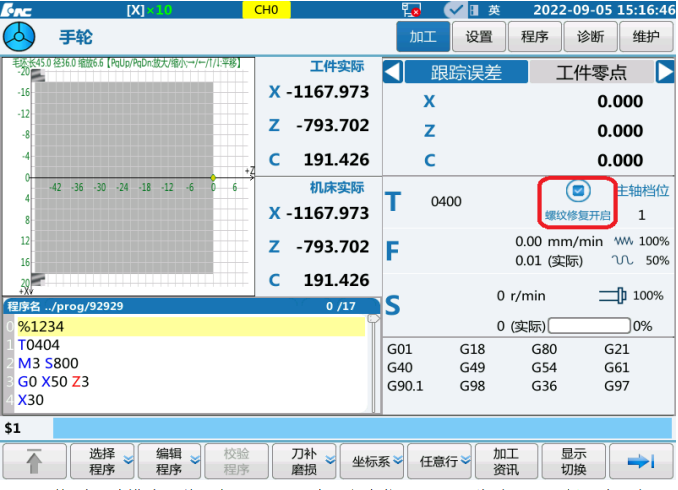

2023年3月23日 第七期 高精、高效是數控的核心競爭力，智能是數控技術的發展方向。為了幫助用戶進一步提升機床產品性能，華中數控瞄準“管用、耐用、好用”的產品方向，推出了全新的華中8型數控系統V2.4產品，幫助用戶實現數控加工的“更精、更快、更智能”。 本系列微信以華中8型車削數控系統和華中8型銑削數控系統兩款為例，從面板功能介紹、編程、對刀、加工運行、基礎應用及維護等方面，幫您快速掌握華中8型數控系統的加工操作方法。 本期為您帶來的是 華中8型車削數控系統快速入門 ——螺紋修復功能。 第七期：螺紋修復功能 變轉速車螺紋功能也就是使用不同的轉速車削同一個螺紋而不會亂牙，從而實現使用不同的轉速進行螺紋車削的粗加工與精加工。 實際加工應用 確認當前數控車床1m/min運動時的跟蹤誤差，在系統MDI界面中運行G01W100F1000指令，查看系統界面右上方Z軸的跟蹤誤差值（如下圖）。 將記錄的Z軸1m/min跟蹤誤差填寫到系統軸參數102049號“螺紋修復時的1m/min跟蹤誤差”中。（如下圖） 將所需要修復的螺紋工件裝夾到主軸卡盤上，使用手輪模式移動刀架，將螺紋刀具的刀尖移動到螺紋工件的任意螺紋溝槽處（如下圖）。 點擊系統面板上的“設置”鍵，再點擊界面菜單欄中的“下一頁”鍵，最后點擊菜單欄中的“螺紋修復”鍵進入螺紋修復的功能界面中，首先將螺紋導程軸選擇Z軸，然后點擊菜單欄中的所有軸設置（如下圖），此時導程軸顯示記憶螺紋溝槽的導程軸機械位置，主軸顯示記憶螺紋溝槽的主軸角度，最后再點擊菜單欄中的再切削有效鍵。 按操作面板上的“加工”鍵，返回加工界面，此時就會發現加工顯示界面的右側顯示螺紋修復開啟（如下圖），則表示螺紋修復功能開啟。 切換到手動模式，將刀架及刀具移動刀安全位置即可，此時可以運行程序?qū)β菁y進行修復。 當所需修復的螺紋工件修復完成后，重新進入螺紋功能顯示界面中，點擊菜單欄中的“再切削無效”鍵關閉此功能，避免影響后續其它螺紋加工。 注意事項 1.變轉速車螺紋功能必須根據螺紋導程方向來設定X或Z軸的1xx049號軸參數【1m/min跟蹤誤差】該參數不填或填寫錯誤則可能會出現亂牙。 2.變頻器主軸也支持變轉速車螺紋功能，但是必須帶編碼器反饋才行。 3.主軸指令轉速與實際轉速必須一致，否則會出現亂牙的情況。
